ラジコン ボディ LEDライト取り付け その2

ラジコン ボディ LEDライト取り付け その2

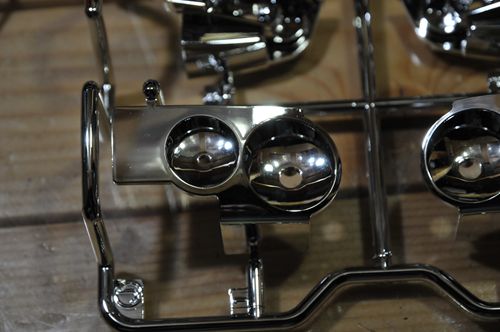

スカイラインのライト部のユニットです。
プラ製のライト内ユニットです。
ボジションライトが3mm穴ですが、今回購入したアクティブ製は全て5mm球を使用していますので、
3mm穴部分を広げます。
フラッシュをつけるの忘れてました、少し暗くて御免なさい、穴の大きさが異なります。

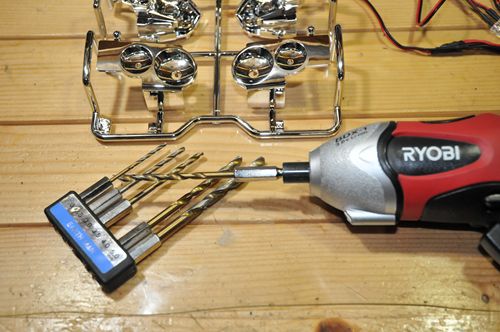

電動ドリルとビットを使います。行き成り5mmで開けると割れる可能性があるので3.5 4 5mmと順に
大きくします。

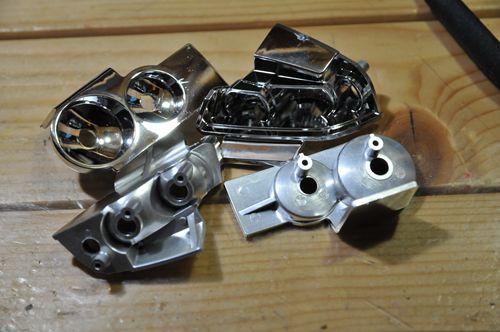

割れずに大きく出来ました。電動ドライバーは便利ですね、穴あけにも利用できるので

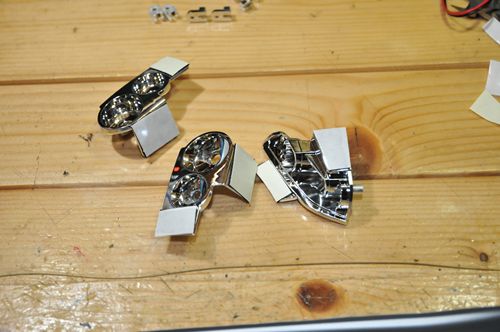

ライト内ユニットに両面テープを付けます。

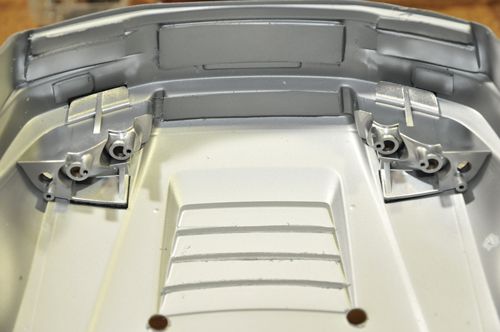

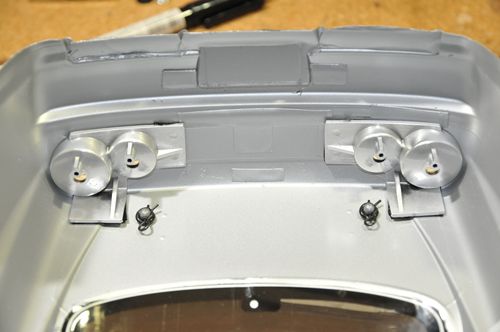

こんな感じでボディに取り付けます。
前後共に
このユニットを取り付けする前に、必ずボディ側のライト部分を確認します。
塗料がはみ出ている時は、タミヤのプレペイントクリーナーではみ出ている部分と取ります。
ボディの他の部分を取らない様に注意して

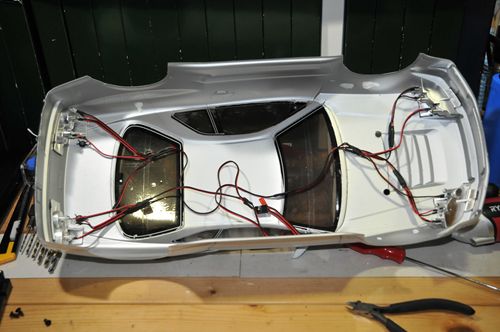

私は、ライト内ユニットを取り付けてからLEDユニットを取り付けます。
取り付けやすいのは、先にLEDユニットとライト内ユニットを組み付けてからだと思いますが
線がごちゃごちゃするのが嫌なので、いつもこのやり方です。

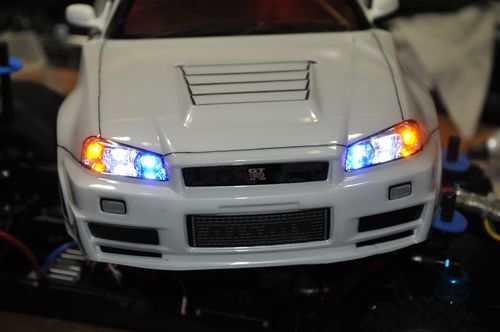

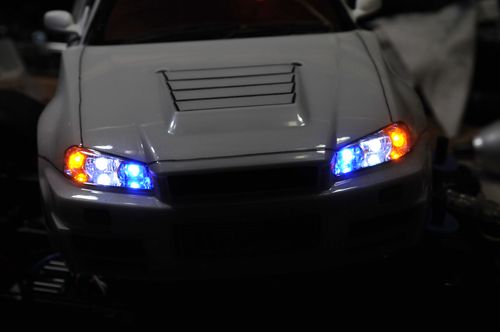

点灯テスト、フロント側

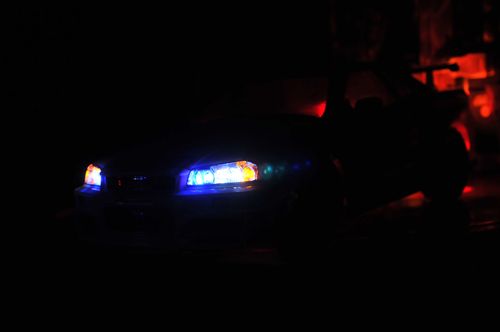

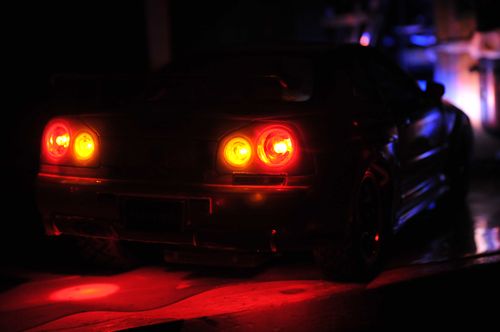

暗くして

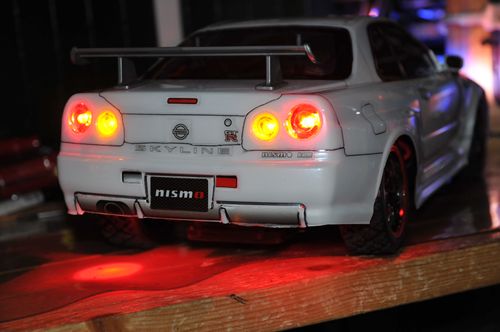

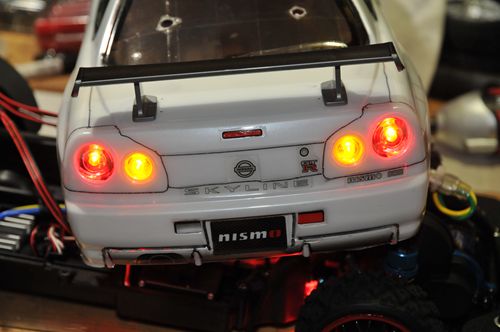

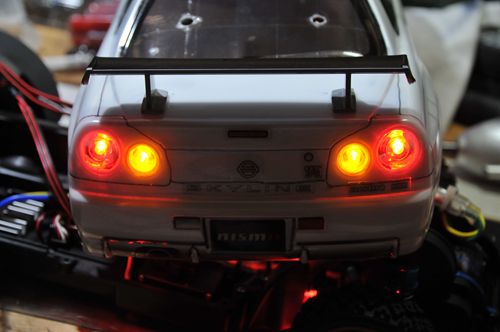

リア側も

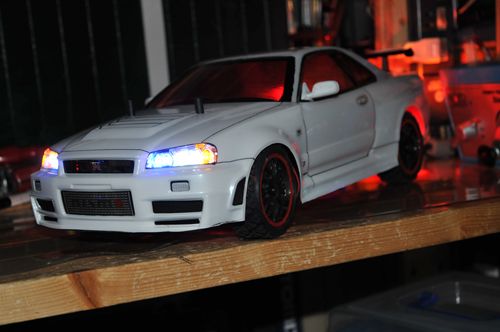

シャーシに載せて見ましょう

以上 完了!とは行きませんね
シャーシ側を少し触ります。受信機のカバーがXV-01の面倒くさい所ですね!
