ラジコン CC-01サスペンション改造 可変アームにバネをつける

タミヤ CC-01 サスペンション改造 可変アーム(本当は可動が正しい?)にこれをつけます。

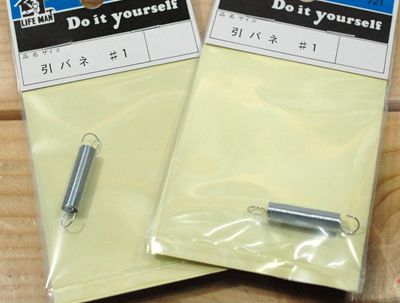

バネです。
1 バネ_R
なぜバネが必要か?
2 可動アーム_R

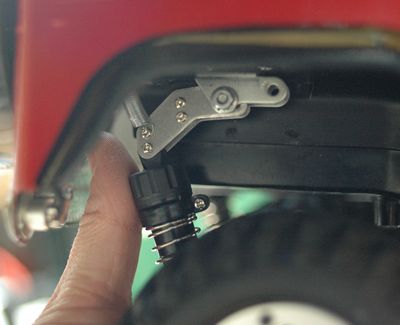

バネが無い状態で、無負荷状態
3 可動アーム ロック_R
アームが伸びると関節部分がロックしてしまいます。
前進しているのであれば問題ないですが、岩場で脚が伸びた状態でバックや後ずさりした場合、ロックする
可能性があります。
4 バネ切断_R
せっかく買ったバネですが、長すぎたので半分に切断しました。
5 取り付け_R

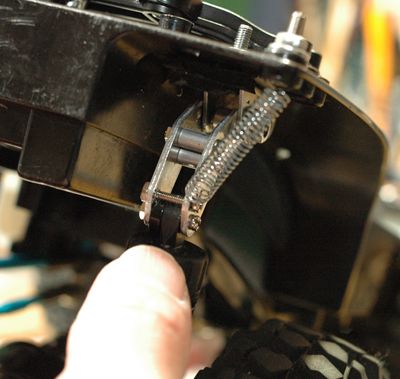

取り合えず取り付けてみました。
6 取り付け2_R
7 ロック位置_R
ロック位置です。
8 開放_R
手を放すと元の位置に復帰します。
9 反対側_R
10 縮む_R
11 伸びた状態_R
12 通常_R
両サイドに取り付けて見ましたが、バネのボディ側の取り付け位置があまり良くありませんでした。
13 バネ固定位置変更_R
ボディ側の取り付け位置を外側に移しました。
14 バネ伸びた状態_R
15 通常_R
16 側面_R
17 側面2_R
18 側面3_R
この位置で問題ない様です。
ボディを載せて確認します。
19 ボディ載せ_R
20 ボディ載せ2_R
21 ボディ載せ3_R
22 ボディ載せ4_R
とここまで写真で説明するには、大量の写真が必要です。
今回初めて動画を作ってみました。編集していないのでベタな感じですが、動画の方が分かり易いですね。
