飛行機模型の魅力 旅客機編 1/400 Vol.5 比較

飛行機模型の魅力 旅客機編 1/400 Vol.5 比較
また、旅客機?とお思いでしょう! 続けます(笑い)

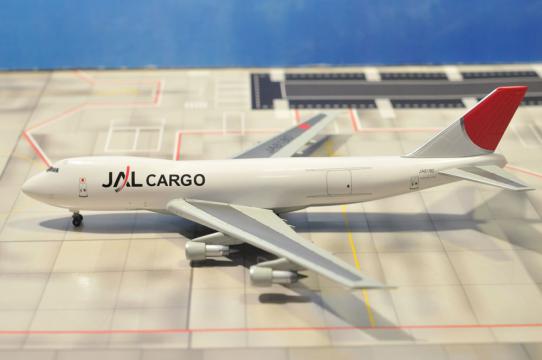

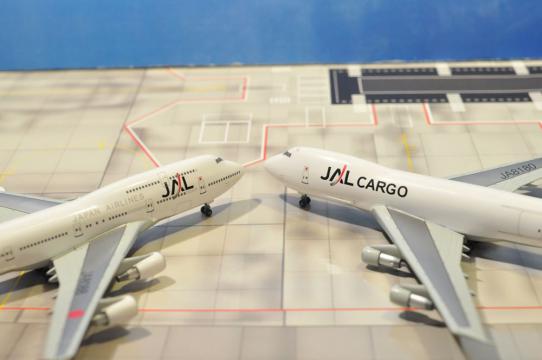

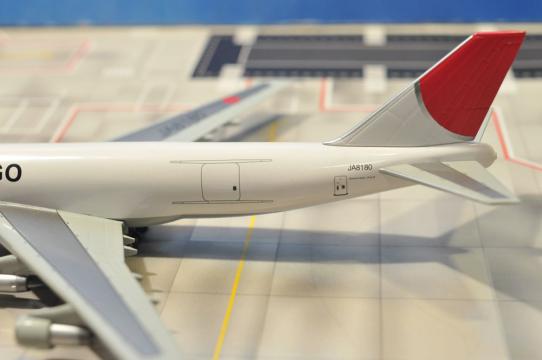

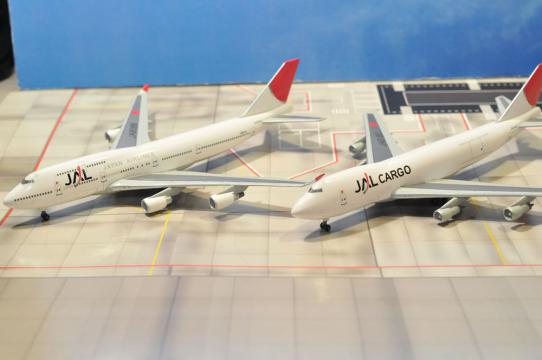

同じ飛行機? 違います、左は旅客機、右は貨物機です。
貨物機はスナメリみたいでしょ
塗装だけですが、印象がかなり異なると思います。窓が無いだけのようですが、中身はかなり違いますね

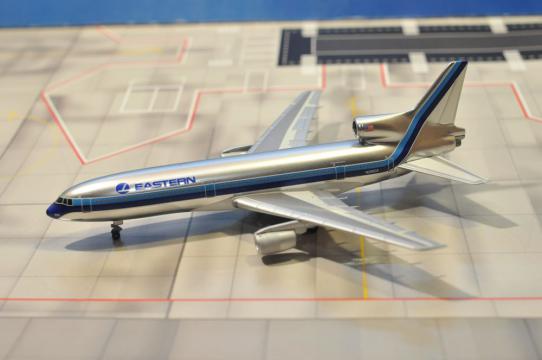

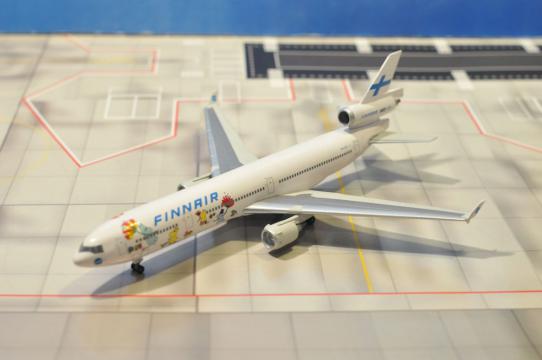

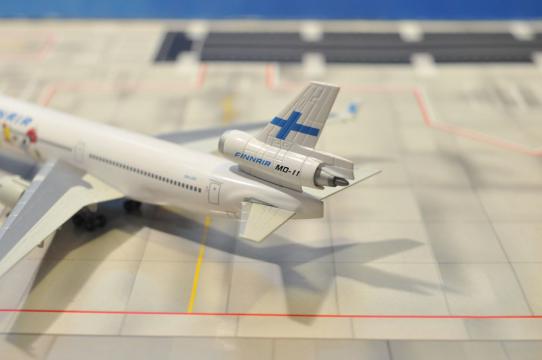

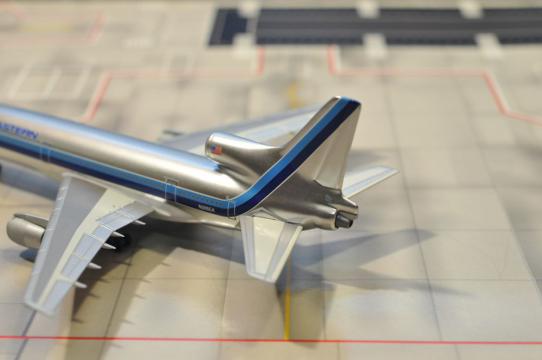

次は3発機
同じ3機のエンジンを積むにしてもメーカーの思想が異なりますね

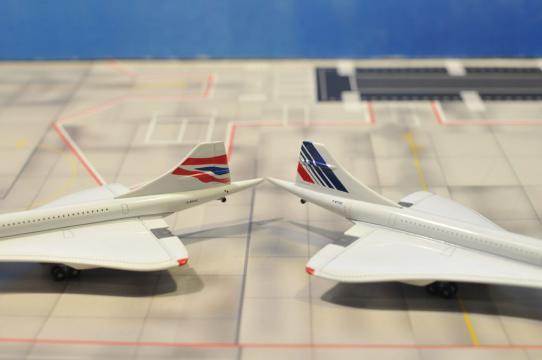

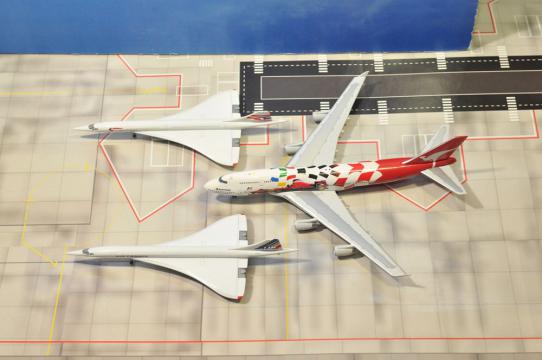

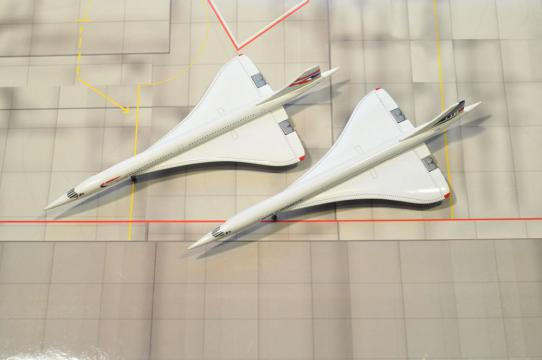

コンコルドです。悲しい事故でしたね! あの事故が無ければもう少し飛んでいたのかな?
でも、模型の世界では何時までも華々しい姿で飛び続けます。

TAMIYA SHOP ONLINEホビーショップ タムタム鉄道模型ホビーサーチキャラ&ホビー格安あみあみ
『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】送料無料の情報が満載!ネットで買うなら楽天市場


次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
ブログランキング・にほんブログ村へにほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ




関連記事
スポンサーサイト
web拍手 by FC2

category: 旅客機1/400 1/200

thread: 模型・プラモデル・フィギュア製作日記

janre: 趣味・実用

Posted on 2012/12/01 Sat. 16:30  edit  |  tb: --  cm: --

ラジコン 自作部品 リボルバーシャックルの作り方

ラジコン 自作部品 リボルバーシャックルの作り方
久しぶりのラジコンネタですね!
先日、以前紹介しましたリボルバーシャックルについてお問い合わせが有りましたので、
改めて作り方を紹介したいと思います。
途中、金具の穴あけなどがありますので、怪我等の無いようにご注意下さい。
この方法はメーカーの推奨など全く有りませんので、個人の判断で実施願います。
また、メーカーへの問い合わせもご遠慮願います。

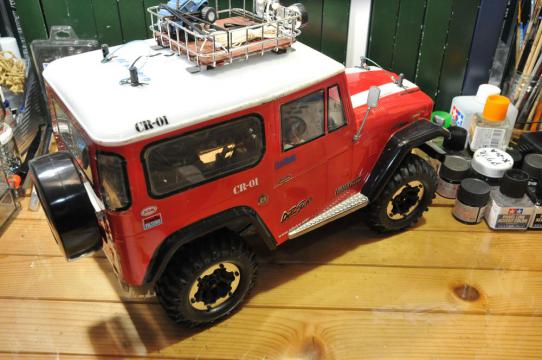

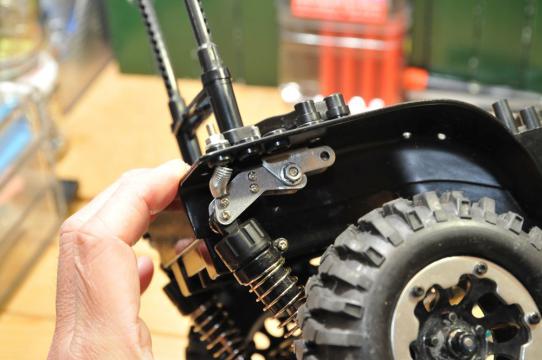

久しぶりに登場、Tamiya CC-01 ランドクルーザー40です。
このリアサスペンションにこんな工夫をしています。

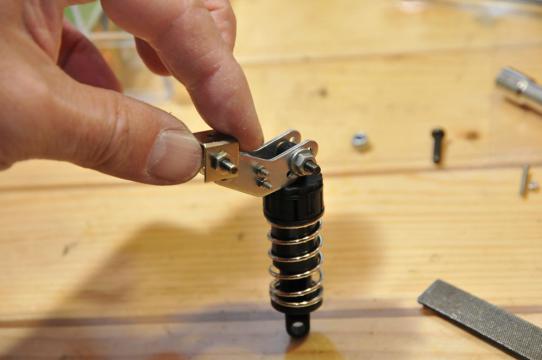

縮んだ状態

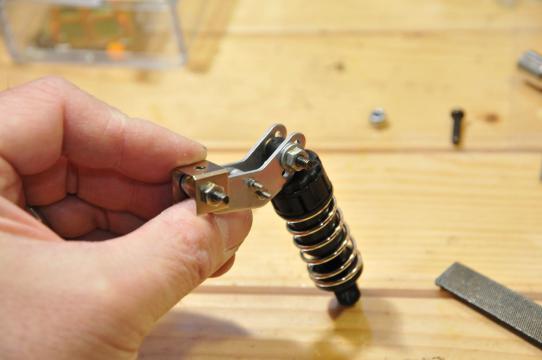

伸ばした状態

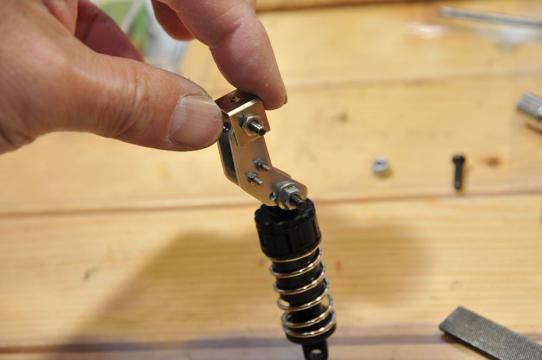

角度を変えて、伸ばした状態
最大に伸ばした状態、側面から
こんな感じで、オイルダンパーの上部に伸縮機構を作っています。これをリボルバーシャックルと言うそうです。

で、この作り方を?とのお問い合わせが有りました。
部品はタミヤのミニ4駆のオプションパーツとフランジパイプとタミヤのラジコンTLT1に付属している
リンクを受ける金具です。(TLT1の部品については、タミヤのHPにTLT1の取説がダウンロード出来ますので
パーツリストから探して下さい。)

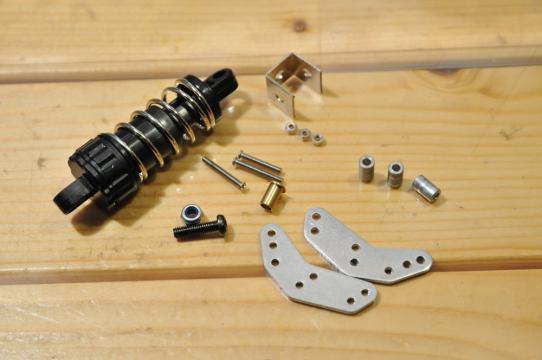

今あるジャンクボックスから部品探しました、全て揃いませんが、だいたいこんな感じです。
TLT1の部品は使用しているので、上の写真で車体側についているモノです、これは有りませんので悪しからず!

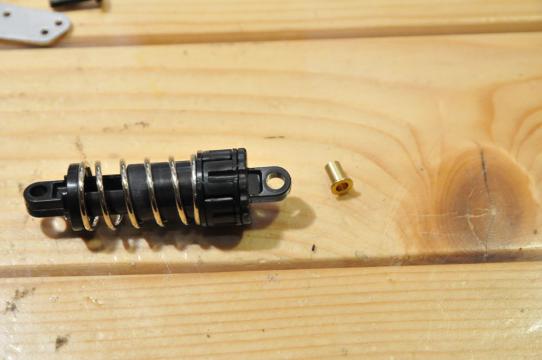

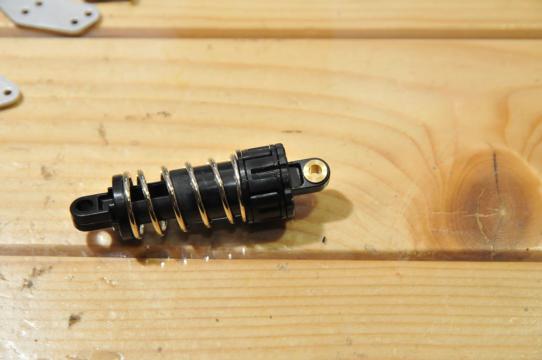

ダンパーにはフランジパイプを使用します、可動しやすくするためとガタ防止です。
この辺はRCショップで売ってます。
上部側に使用
ミニ4のアルミ部品の穴を広げます。CC-01などは基本3mmのビスを使用する為、ダンパー固定側と本体固定側
の穴を広げます。

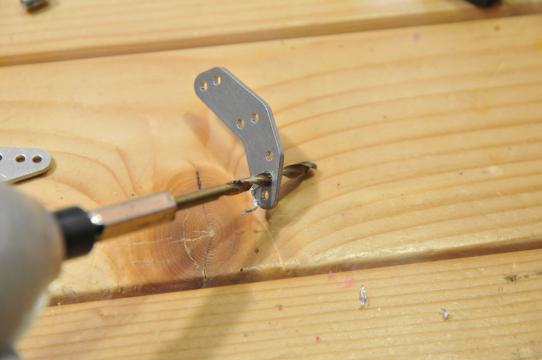

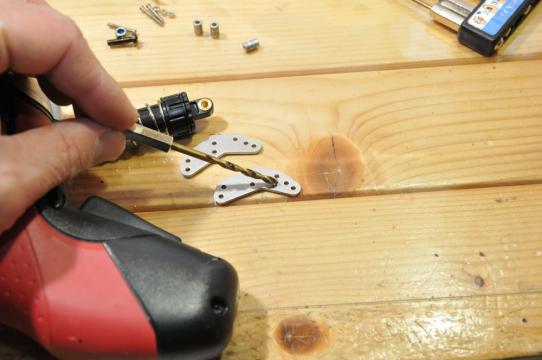

私は充電ドライバーに3mmのドリルを付けて加工します。
充電ドライバーが無い場合は、1.2mm程度のアルミですので、ドリルビットをペンチ等で挟んで回しても
何とか空きます。時間掛かりますが!

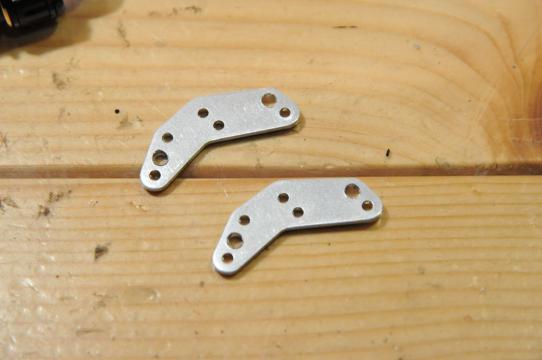

こんな感じで
取り敢えず開けます。全ての穴を大きくするのはやめた方が良いです。必要な箇所のみ強度が落ちると
思われるので!

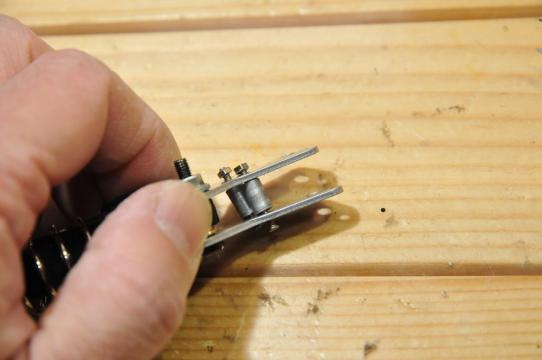

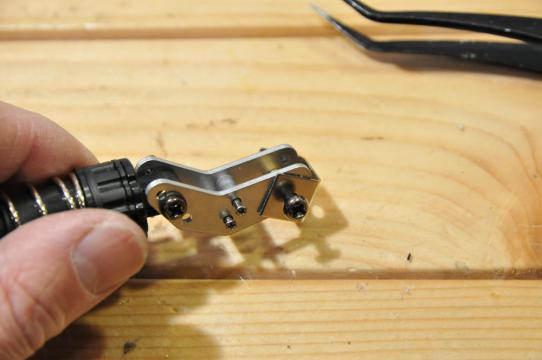

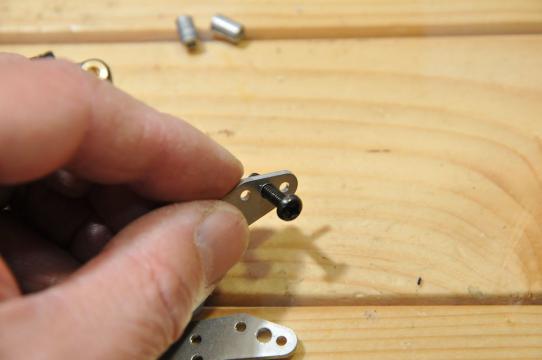

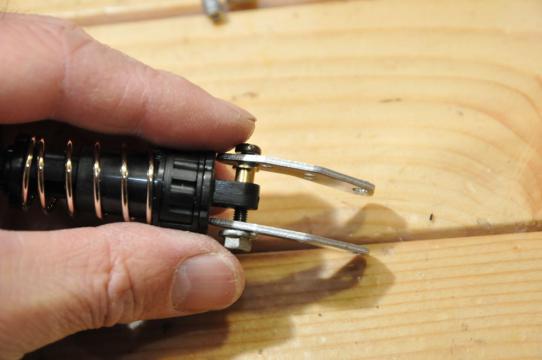

わかりやすくするために、ビスは長いものを使用しています。適時適当な長さのビスを使用して下さい。
挿入する順番は写真の通りです。
出来れば、ワッシャーを外側にハメた方が良いかもしれませんね
次は、車体側です。こちらも穴を大きくします。

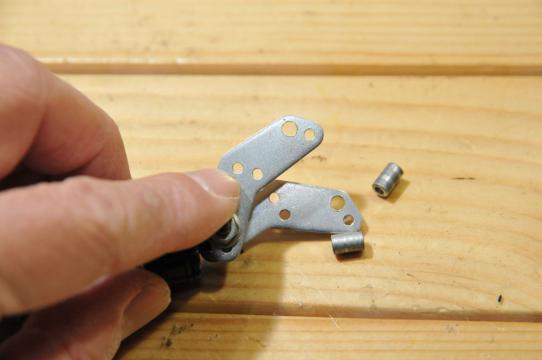

車体側の金具を取り付ける前に中央部分にスペーサーを入れます。
このスペーサーが無いと、上下でビス固定すると間隔が狭くなり、スムーズな可動が得られません。

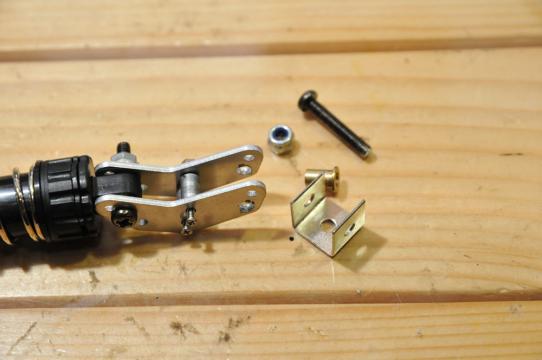

次に車体側の固定具取り付け

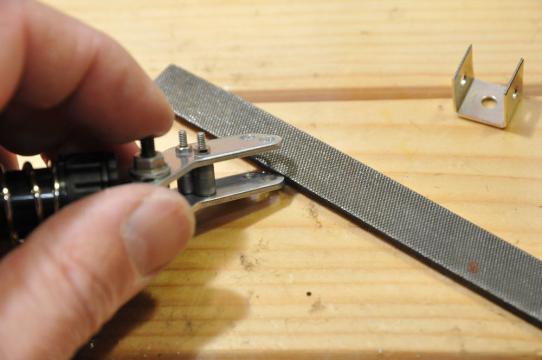

U字型部品、上の部品と同じモノが無かったので、別のモノです。この辺は飽くまでも参考に
ここも穴を広げて置きます。
オット! 穴の開ける位置を間違ってましたね、角度が取れないので、もう片方も広げます。
早々、アルミの板、穴を広げたらバリ取りましょうね!

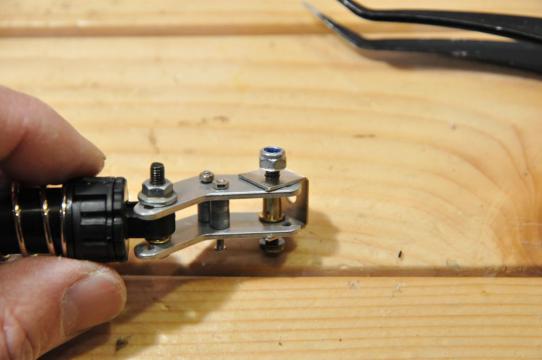

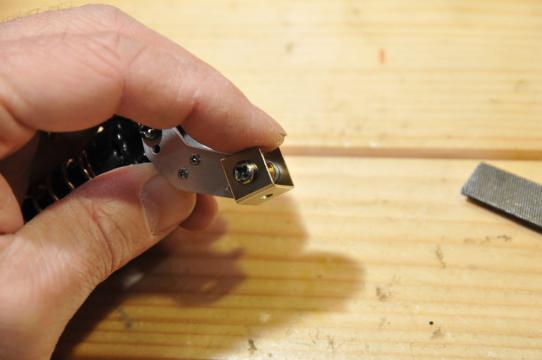

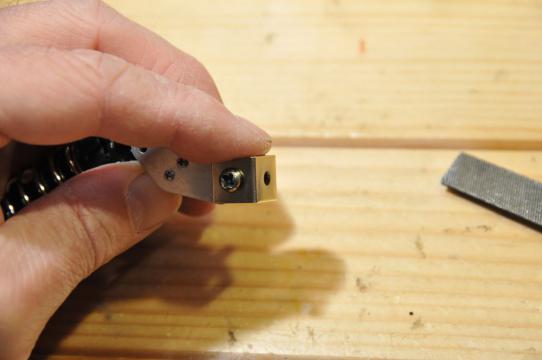

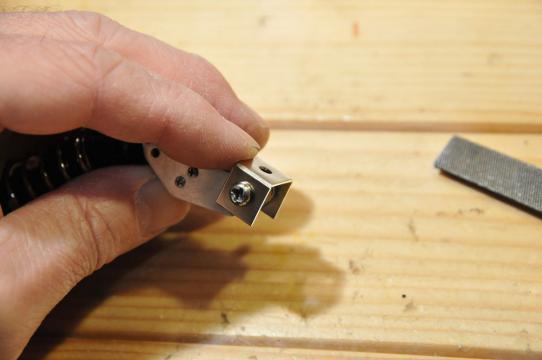

車体側用固定具を取り付けました、穴位置が上に来ています。
穴位置、右に
穴位置、下になりました、これで180度角度が振れます。

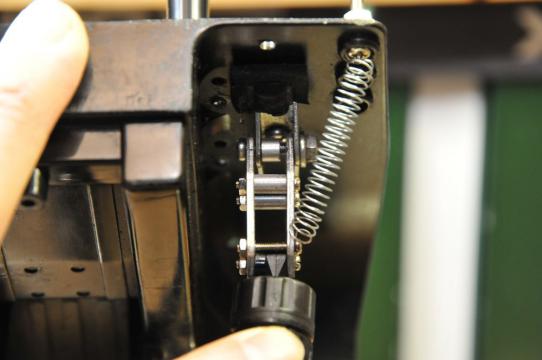

完成しました。縮んだ状態
のびた状態
縮んだ状態、これにダンパーの伸縮も加わります。

以上が組み立て方です。
使用したアイテムナンバーは
ITEM 15230 ローラーワイドマウントセット

ITEM 15232 ミニ四駆ビスセットA

ITEM 15233 ミニ四駆ビスセットB

ITEM 89832  AO-7001 2mmビスセット

ミニ四駆限定 アルミスペーサーセット(12/6.7/6/3/1.5mm)

ビス関係はどれを使ったか忘れましたタミヤのページに有ったのを載せておきます。
ローラーマウントとアルミスペーサーとTLT1の部品は使用しています。

以上で、ご理解いただけますか?
ではでは




送料無料の情報が満載!ネットで買うなら楽天市場【Yahoo!ショッピング】豊富な品揃え! 探しやすい!TAMIYA SHOP ONLINE鉄道模型ホビーサーチキャラ&ホビー格安あみあみ『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!

ブログランキング・にほんブログ村へ
にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ
関連記事
web拍手 by FC2

category: ラジコン 自作部品関係クローラー用

thread: ラジコン

janre: 趣味・実用

Posted on 2012/12/02 Sun. 16:00  edit  |  tb: --  cm: --

飛行機模型の魅力 旅客機編 1/400 Vol.5 ナローボディ機

飛行機模型の魅力 旅客機編 1/400 Vol.5 ナローボディ機
今回で魅力は最後に
旅客機には大きく分けて2タイプ ナローボディ機とワイドボディ機
ナローボディ機は内部の通路が一本のもの、それに対して二本有るのがワイドボディ機
写真一番上のB767はワイドボディ機です、それ以外は全てナローボディ機

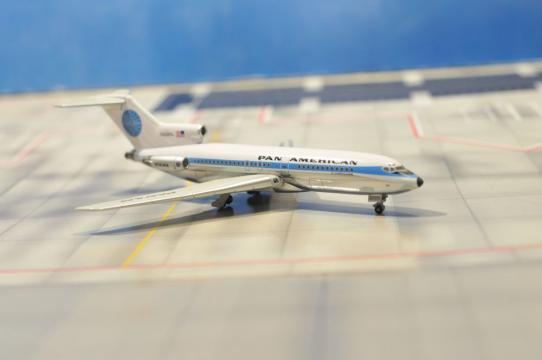

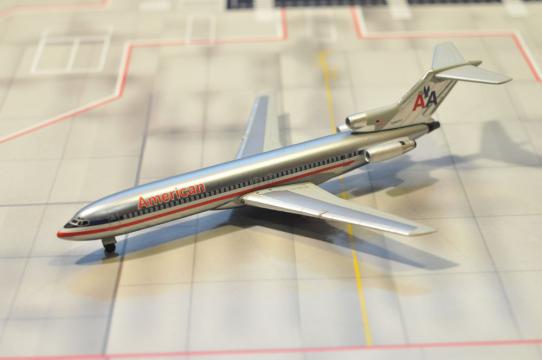

ナローボディ機も色色有りまして B727-200 古い機体ですね

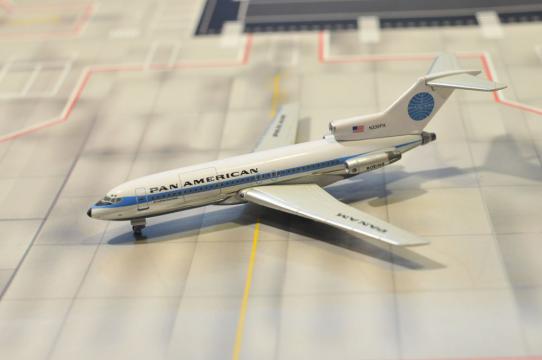

パンナム機 懐かし人多いですよね

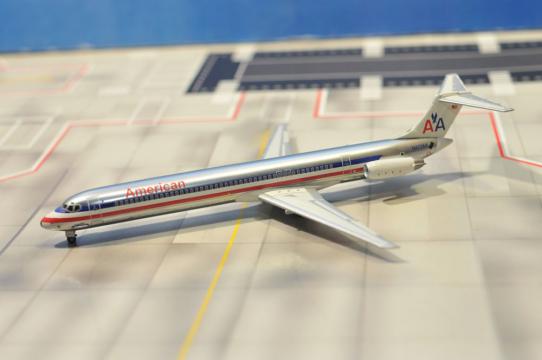

MD-80/90シリーズ
この飛行機の離陸時が好きですね シートに押される感じが
アメリカン航空 昔の勢いはもう無いのかな?
スイスの航空会社 欧州の航空会社も統廃合が進みましたね
フラッグキャリアと言う言い方もできなくなり始めたのは寂しい限りです。
左 エアバスA320シリーズ とB737シリーズ
エアバスがここまで大きな会社になるとは思いませんでした。

エアバスの話が出たので、ワイドボディ機ですが

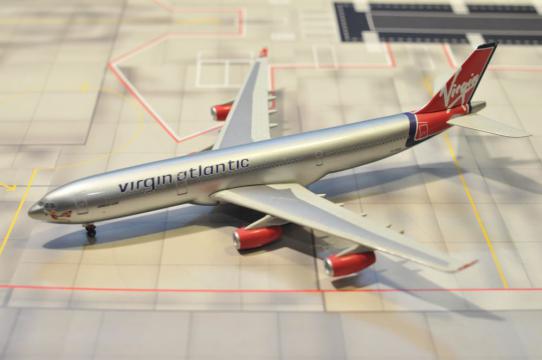

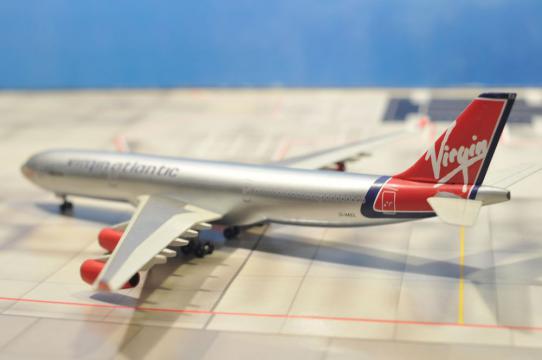

バージンエアのA340です。
イギリス人はフライングレディ好きですね! ノーズアートは私も好きですけど(へへっ!)
ブリティシュエアの気品あるデザインも好きですが、ブランソンさんの派手なバージンも好きですね!

さて、一週間に渡り、旅客機模型の魅力を紹介しました。
模型と言うより、飛行機そのモノの魅力が詰まっています。
歴史、機械、デザイン、航空会社、思い出など
個々の人の色々な思いに寄ってコレクションできると思います。

初めて乗った飛行機 初海外の際の飛行機 空港で見かける飛行機 憧れの国の飛行機などなど

貴方次第の思いを詰めて飾れる飛行機模型は楽しいと思います。
そして、色んな人が見て、旅客機模型は楽しんだり、話が弾んだりするのも魅力だと思います。

是非、貴方も飛行機模型を楽しんで欲しいですね

★【ホーガンウィングス】(1/400)<限定生産>B777-300 JAL 日本航空レジ:JA8941 (BJE3015)飛行機模型 130213

価格:8,379円
(2013/6/19 21:26時点)
感想(0件)








TAMIYA SHOP ONLINEホビーショップ タムタム鉄道模型ホビーサーチキャラ&ホビー格安あみあみ
『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】送料無料の情報が満載!ネットで買うなら楽天市場


次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!
ブログランキング・にほんブログ村へにほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ


関連記事
web拍手 by FC2

category: 旅客機1/400 1/200

thread: 模型・プラモデル・フィギュア製作日記

janre: 趣味・実用

Posted on 2012/12/02 Sun. 16:30  edit  |  tb: --  cm: --

プラモデルを作る Tamiya 1/48 ミリタリーミニチュア ドイツ三号突撃砲B型 Vol.1 下地塗装

今日は更新3回です。スクロールよろしくお願いします。

プラモデルを作る Tamiya 1/48 ミリタリーミニチュア ドイツ三号突撃砲B型 Vol.1 下地塗装
今日から、プラモデルを作ります。
何故今更? 今、深夜アニメでガールズ&パンツァーという"戦車萌え"?なアニメを放送しており
戦車好きとしては、見てしまうモノで、3Dレタリングの戦車が動きまわるのを見て、久しぶりに
作りたいな!と言う単純な発想です。アニメの内容は"戦車道"なんていう女子の嗜みがどうとかですが!
個人的には、この辺は余り関心がなく、戦車戦が面白いな!
そんな中で、今、私のもつ1/48MMシリーズで発売し、且つ私が持っていない戦車を作りたいと思い、
三突こと、三号突撃砲を選びました。
残念ながら、劇中ではF型だと思うのですが、ショップでは、初期のB型の短砲身タイプしか有りません
でした。
まあ、私の場合、劇中を再現したいのではなく、戦車を作りたいというだけの発想なので!ご容赦を

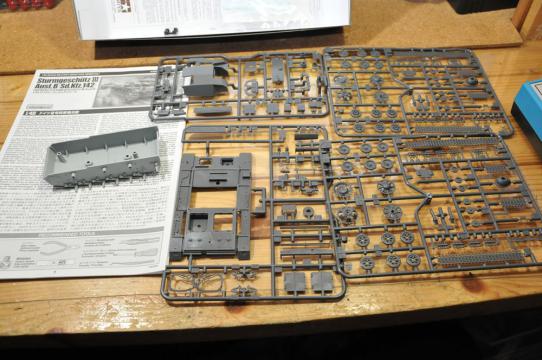

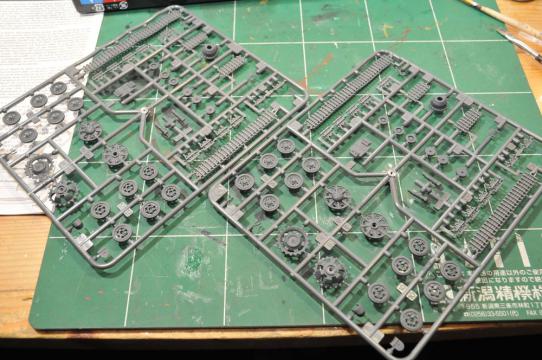

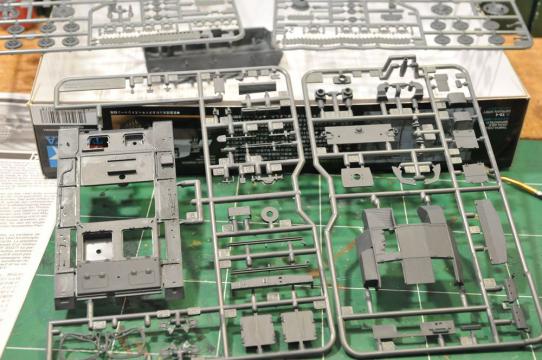

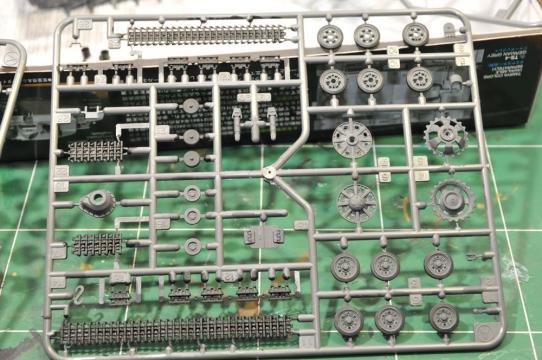

中身です、1/35サイズだと部品点数が多くなりますが、1/48だとこの程度です。
ダイキャスト製のシャーシが重くて、展示した時に重さがありずれにくいのもいいところです。
ダイキャストシャーシ、ZIPPOライターと比べて貰えれば大きさが分かると思います。
私のいつもの作り方を踏襲します。
先ず、最初にランナーの状態で下地を塗装します。コンプレッサーなど持っていませんし、寒い中、外で
スプレー缶をカシャカシャしたくないので、筆塗りです。
戦車という、道具ですので、塗装の綺麗さより実感的になれば良いし、最後は汚しますので!

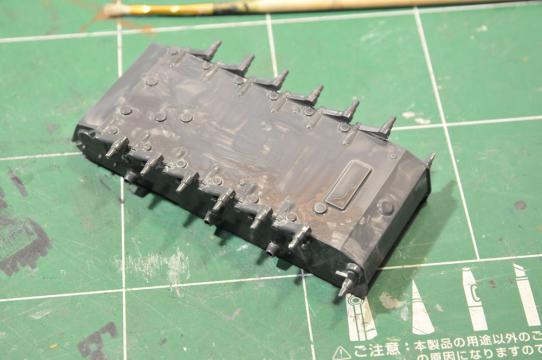

シャーシを塗ります、ムラムラですが、また重ね塗りしますので、適当に

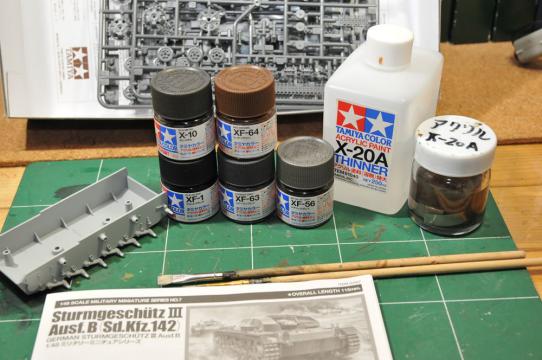

三突と言えば、ジャーマングレイなので、うすめ液で薄めた塗料を塗ります。
ジャーマングレイを全体に塗ります
フラットブラックでキャタピラや転輪の回りを塗ります。
はみ出ても、後で修正? 誤魔化すので取り敢えず塗ります。
その他、塗り分ける部分も極力塗ります。
一応、全て塗ります、2回から3回程度塗って均一にします。
でも組み上がってからもタッチアップ等しますので、全体に色が載った感じにします。

ここで、一晩放置して乾かします。

今日は、ここまでです。
明日からは、作成編へつづく!






送料無料の情報が満載!ネットで買うなら楽天市場【Yahoo!ショッピング】豊富な品揃え! 探しやすい!TAMIYA SHOP ONLINE鉄道模型ホビーサーチキャラ&ホビー格安あみあみ『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!

ブログランキング・にほんブログ村へ
にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ



関連記事
web拍手 by FC2

category: 1/48MM 作成

thread: 模型・プラモデル・フィギュア製作日記

janre: 趣味・実用

Posted on 2012/12/02 Sun. 17:00  edit  |  tb: --  cm: --

プラモデルを作る Tamiya 1/48 ミリタリーミニチュア ドイツ三号突撃砲B型 Vol.2 作成編1~

プラモデルを作る Tamiya 1/48 ミリタリーミニチュア ドイツ三号突撃砲B型 Vol.2 作成編1~
昨日はモデルの紹介と下地塗装を行い、一晩放置しましたので、作成に掛かります。

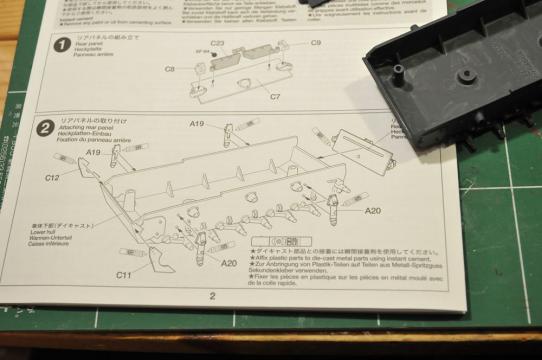

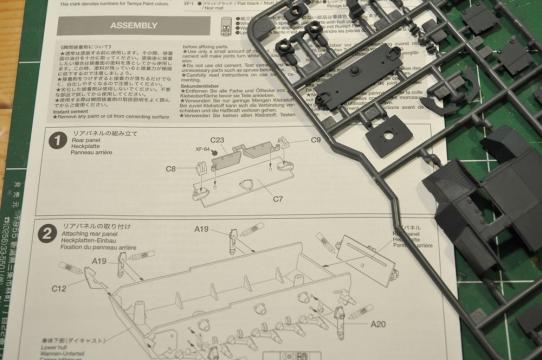

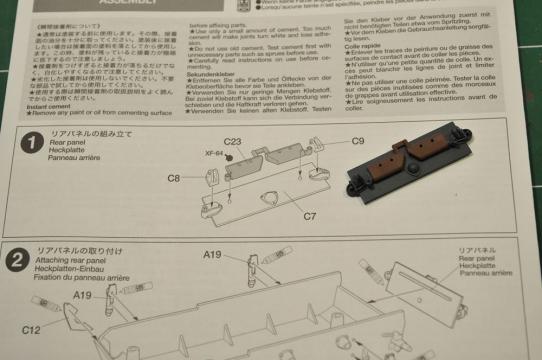

1,リアパネルの組み立て
事前に色を塗っています。接着は流し込み系で

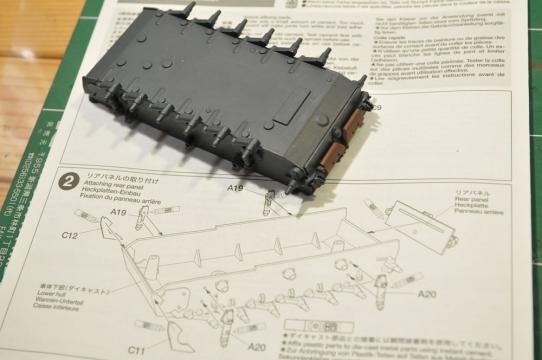

2,リアパネルの取り付け
ダイキャストシャーシにリアパネルを取り付け
ここはゼリー状の瞬間接着剤を使用します。
余談ですが! 瞬間接着剤を保管する時は、必ずシリカゲル等の吸湿剤と一緒に小さい容器に保管しましょう!
この方が、長持ちしますので!
昨日の写真ではムラムラでしたが、何度か薄く重ねて塗るとムラが目立たなくなります(塗料が濃いと
駄目ですよ、適当に薄めてくださいね!)

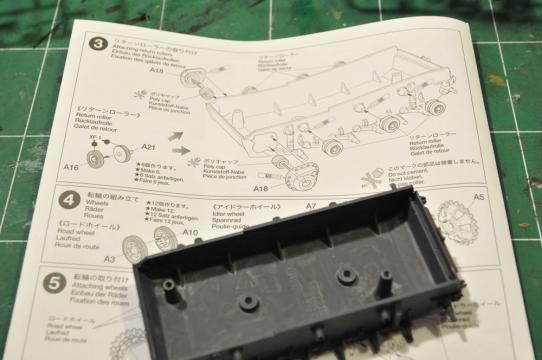

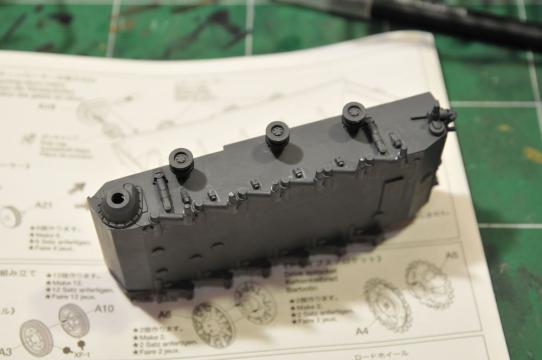

3,リターンローラーの取り付け

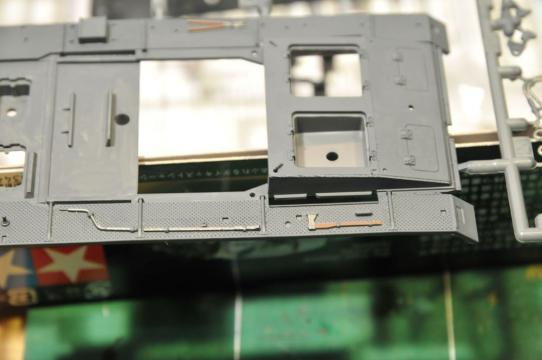

中見えないですが、一応塗りました、後でハッチを開けた状態にしたいなと思った時のために、でも
見えないから適当にムラのままで良し!っと
おっと、リターンローラー塗り忘れていますね、塗り塗りします。

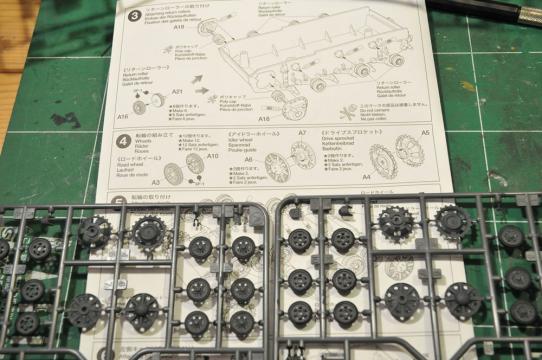

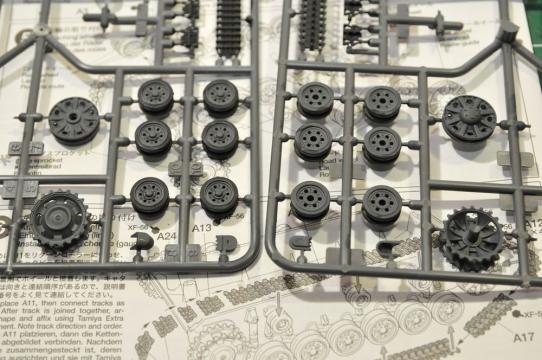

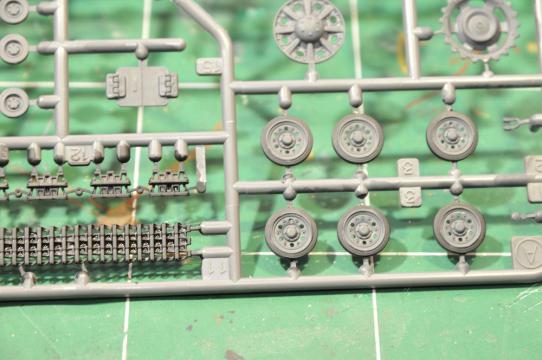

4,転輪の組み立て
ランナーから切り落とすと、コロコロしてしまうので、この上で転輪同士を接着します。

さてさて、今日はここまで、
また明日に続きます。
