ラジコン タミヤ CC-01 リアサスペンション設定変更 その3 SCX10部品流用編

タミヤ CC-01ランクルボディシャーシ リアサスペンション設定変更の続き
1 CC-01 ランクルボディ_R
前回の設定状態
2 CC-01 ランクル側面_R
3 CC-01 ランクルリア_R
4 CC-01ランクルリア脚上げ_R
5 CC-01ランクルSCX用_R
SCX10用のオイルショックを利用していますが、もう一台のブロンコ用と変わらない設定なので
面白くありません。
何か変更をしたいと思ってます。

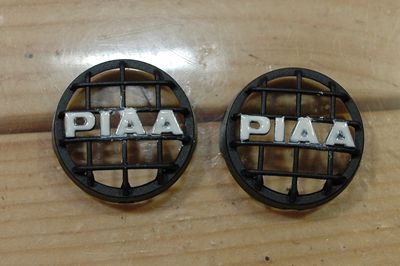

6 フォグランプ_R
考えながら、ジャンクパーツをあさっているとこんなのがあったので
7 色塗り_R
文字部分に色差し
9 フォグ色塗り_R
10 フォグ塗ってみた_R
チャンと乾いたらはみ出た部分を綺麗にしましょう
8 SCXリアアクスル規制バー_R
SCX10用のアクスルとリンクを固定するモノがありました。
11 SCX10用リンクバー_R
12 SCX10用リンクバーボールエンド_R
これを使えないかと思い設定開始
13 リアアクスル固定_R
CC-01のリアアクスルにつけてみました。ビス穴の間隔が丁度同じで固定出来ました。
14 SCX使用縮めた状態_R
オイルショックも付けて縮めてみました。
15 SCX10 伸ばした状態_R
開放状態
16 SCX10用使用裏側_R
裏側 内側リンクバーを短くしている為、余り動かなくなってしまいました。
17 SCX10リアリンク長いモノへ_R
その為、長いリンクに交換して見ました。
18 SCX10 リンク長_R
コレでも可動範囲が狭い、多分リアアクスルの上に移動したリンクバーの位置が、今までの設定より上に
移動した為と思われます。
19 SCX10リンク長い後ろ_R
この設定は駄目ですね、何とかしなければ!
でも、金曜の晩の作業はここまでにします。一晩寝て設定を考えます。

1/10 XBシリーズ No.110 XB ランドクルーザー 40  (CC-01シャーシ) プロポ付き完成品1/10 XBシリーズ No.110 XB ランドクルーザー 40 (CC-01シャーシ) プロポ付き完成品
(2010/12/18)
タミヤ

商品詳細を見る



送料無料の情報が満載!ネットで買うなら楽天市場【Yahoo!ショッピング】豊富な品揃え! 探しやすい!TAMIYA SHOP ONLINE鉄道模型ホビーサーチキャラ&ホビー格安あみあみ『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!

ブログランキング・にほんブログ村へ
にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ
関連記事
スポンサーサイト



web拍手 by FC2

category: TAMIYA CC-01改ブロンコ/ランクル

Posted on 2012/02/11 Sat. 22:05  edit  |  tb: --  cm: --

ラジコン タミヤ CC-01 リアサスペンション設定変更 その4 可変アーム編

タミヤ CC-01のリアサスペンションの設定変更の続き4です。
色々考えた末、可変アームを作りたいと思います。

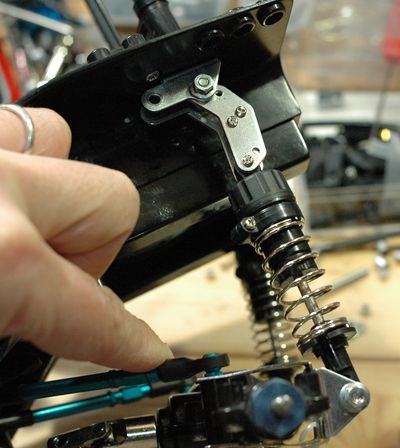

20 可変アーム_R
ミニ4駆用の部品を使ってみました。
オイルショックはもともとCC-01用のモノを再利用します。
ミニ4の部品は一部3mmの穴を開け直し、スペーサーを挟んで動く様に組み付けました。
21 可変アームを取り付け_R
シャーシに固定、開放状態
22 可変アーム伸ばした状態_R
最大伸ばした状態
23 可変最大縮めた状態_R
最大縮めた状態
24 可変アーム 開放状態_R
普通の状態に戻して、チャンと戻るか確認しました。
まあまあ、何とか成りそうです。

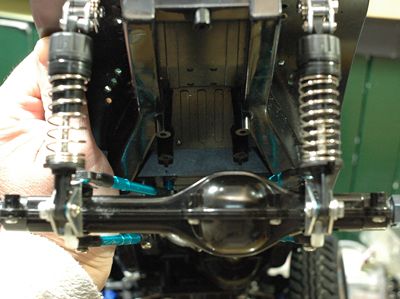

26 可変アーム後ろ側_R
可変アーム変更後後ろ側
27 可変アーム脚上げ_R
脚上げ確認
28 可変アーム 脚上げ_R
サスペンションアップ チョットぶれてます。
29 可変アーム 縮めた状態_R
タイヤ装着にて、最大縮めた状態
30 可変アーム開放状態_R
普通に接地させた状態
31 可変アーム 伸ばした状態_R
タイヤ装着 ショックを伸ばした状態
32 可変アーム 最大縮めた状態_R
タイヤ装着 ショックを最大縮めた状態

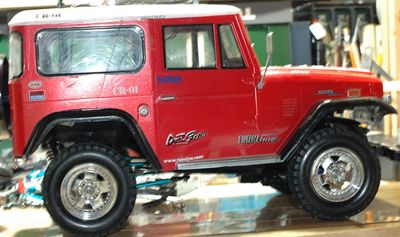

33 可変アームボディ載せ側面_R
ボディ載せ確認
34 可変アームボディ載せ脚上げ_R
35 可変アームボディ載せ リアアップ_R
うーんこんな感じかな?
取り合えず、CC-01の設定は変更はこれにて一旦終了
後は実際に走らせながら修復しましょう。

1/10 XBシリーズ No.118 XB フォード ブロンコ 1973  (CC-01シャーシ) プロポ付き完成品 578181/10 XBシリーズ No.118 XB フォード ブロンコ 1973 (CC-01シャーシ) プロポ付き完成品 57818
(2011/10/29)
タミヤ

商品詳細を見る



送料無料の情報が満載!ネットで買うなら楽天市場【Yahoo!ショッピング】豊富な品揃え! 探しやすい!TAMIYA SHOP ONLINE鉄道模型ホビーサーチキャラ&ホビー格安あみあみ『駿河屋』フィギュア・プラモデル【コトブキヤダイレクト】

次のブログランキングに参加しています!
モチベーションを維持するために、下のボタンを ☆ポチッ☆ とお願いします。
お手数ですが、よろしくお願いします!

ブログランキング・にほんブログ村へ
にほんブログ村 鉄道ブログ 鉄道模型へにほんブログ村 コレクションブログ おもちゃ・玩具へにほんブログ村 その他趣味ブログ ラジコンへ
関連記事
web拍手 by FC2

category: TAMIYA CC-01改ブロンコ/ランクル

Posted on 2012/02/11 Sat. 22:21  edit  |  tb: --  cm: --

ラジコン AXIAL SCX-10 リンク交換

ラジコン AXIAL SCX-10 リンクを交換します。
前回CC-01のリンク設定変更の際、SCX10の残りパーツをあさっていたら、こんなものが
作れたので、ディンゴ純正の樹脂製Y字アームを交換したいと思います。
36 SCX10リンクバー_R
CR-01用のリンクバーと10mmの継ぎナットを利用すると丁度いい長さになります。
37 SCX10 Y字リンク_R
元々のSCX10ディンゴには樹脂製のY字リンクアームがついています。
38 SCX10リンク交換_R
交換して見ました。ピッタリハマります。
39 SCX10リンクエンド部_R
こんな感じでSCX10もリンクを変更しました。

リンクの設定変更は結構面白いです。ラテラルリンクも一度は挑戦して見たいですが、また今度に
しましょう(ほんとかな?)
まあ、今回の設定で動かして、トライ&エラーを繰り返しましょう。
ではでは
