ラジコン シャックルを作る

ラジコン シャックルを作る
今回も手作りですので、シャックル風です。細かいことは気にしない!気にしない!
ラジコン用のシャックルを買おうと思うと1個が1000円+送料となり、とても
私としては、払う気になれない金額です。一台に最低でも前後に1個付けても2個必要と
なります。私の場合、SCX10に付けようと思うとこれだけで4000円+になってしまう
ので、とても買う気になれません。
そこで、実物のシャックルを良く観察して見ました。U字型の丸い棒とボルトの組み合わせだと
言うことが分かります。
なら、同じモノを用意して見ました。
1-1シャックル_R
100均のアルミ自在針金が家にあります。以前フック付きケーブルを作った時は直径1mmを
使用しましたが、今回は2mmを使用したいと思います。(写真中央のものは1mmで作ってみたもの)
ボルトはM2×10を使用します。
1-2シャックル_R
ドライバーのシャフト部分に針金を巻きつけ、均一にU字型にします。
U字型の先端部分にボルトを押さえ付けながら針金を巻きつけます。
1-3シャックル_R

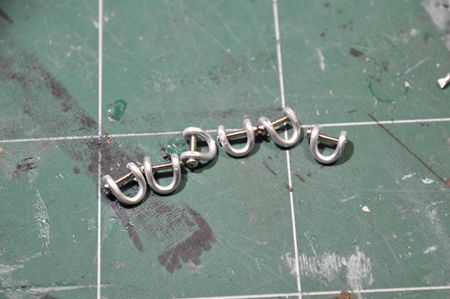

色々なサイズを作って見ました。作る時は針金をケチらずに長い目に切って作る事をお勧めします。
短いとボルトの丸環部分を作りにくいです。
また、丸環部分ですが、ボルトを挟みながら丸くし、押さえ込む事でネジ山が作れるので、後でドライバー
で回して外す事が出来ます。
1-4シャックル_R

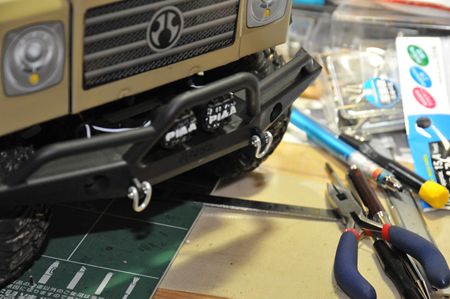

SCX10のバンパーに付けて見ました。
1-5シャックル_R
1-6シャックル_R
私的には、これで十分です。雰囲気重視なので
1-7シャックル_R
1-8シャックル_R
強度についても、車体を持ち上げるぐらいは出来そうです。
これで、ワイヤーは100円分で何個作れるかな? ボルトはニッケルメッキ用でナット、ワッシャ付き
で10本入り170円でしたので1個17円とちょっとですね
この値段で、この雰囲気なら私は大満足です。

次は何を作りますかね!
サンドラダー用の固定ベルトか牽引ロープあたりを作りたいと思います。
